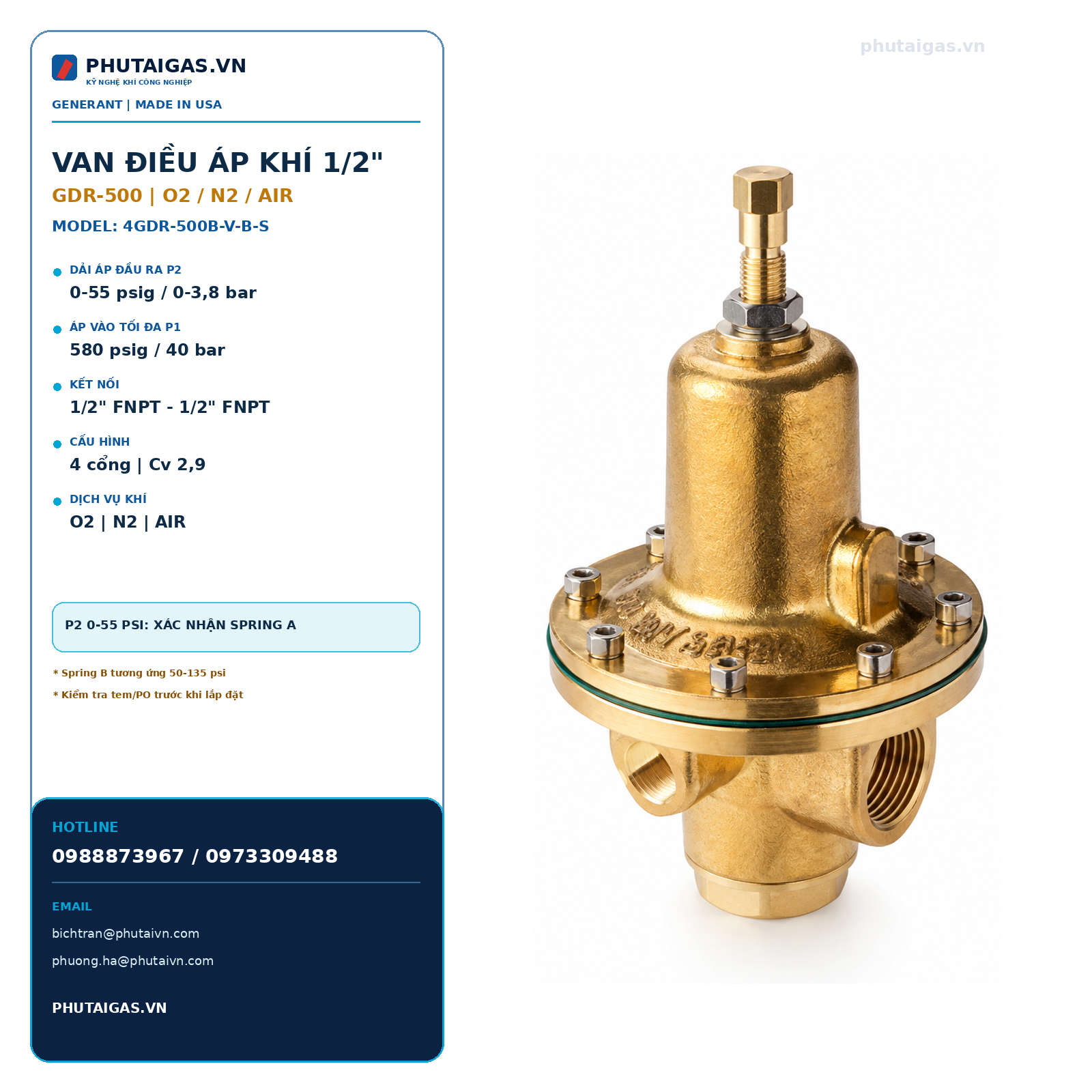

Van điều áp khí Generant GDR-500 1/2 inch - P2 0–55 PSI cho O₂/N₂/Air

Van điều áp Generant GDR-500 cỡ 1/2 inch là bộ điều áp phân phối khí 4 cổng, kết nối 1/2" FNPT, dành cho hệ thống lưu lượng lớn cần duy trì áp suất đầu ra ổn định. Với lò xo A, dải điều chỉnh P2 là 0 đến 55 psig (0–3,8 bar), phù hợp với O₂, N₂ và khí nén khi toàn bộ hệ thống đáp ứng yêu cầu tương thích vật liệu và độ sạch.

1.Giới thiệu sản phẩm

• Dòng GDR của Generant sử dụng thiết kế cân bằng hoàn toàn nhằm hạn chế biến động áp suất đầu ra khi áp suất đầu vào thay đổi. Venturi và lò xo được tối ưu cho lưu lượng cao, đồng thời màng ngăn liền khối, không liên kết giúp giảm đường rò tiềm ẩn và tăng độ nhạy điều chỉnh. Dòng sản phẩm có các lựa chọn kích thước từ 1/4 đến 1 inch, chuẩn kết nối NPT, BSPT hoặc BSPP và cấu hình 2 hoặc 4 cổng tùy mã đặt hàng.
• Cấu hình 4GDR-500B-V-*-S thuộc loại 4 cổng, cỡ 1/2 inch NPT và dùng vật liệu làm kín/màng mã V (GLT fluoroelastomer). Theo bảng mã Generant, dải P2 0–55 psig phải dùng lò xo A. Mã 4GDR-500B-V-B-S do khách hàng cung cấp có chữ B tại vị trí lò xo, tương ứng 50–135 psig; vì vậy cần xác nhận spring A trên báo giá, PO và tem thiết bị trước khi đặt hàng.

Vì sao nên chọn Generant GDR-500 1/2 inch?

• Ổn định áp suất đầu ra: thiết kế cân bằng giảm ảnh hưởng của dao động áp suất nguồn đến điểm đặt.
• Lưu lượng lớn: cỡ cổng 1/2 inch có hệ số fail-open Cv 2,9 theo catalogue dòng GDR-500.
• Độ sụt áp thấp: Venturi và lò xo tối ưu hỗ trợ duy trì khả năng cấp khí khi lưu lượng tăng.
• Kết cấu bền chắc: thân đồng thau rèn, chi tiết điều chỉnh bằng đồng và phần trim bằng thép không gỉ.

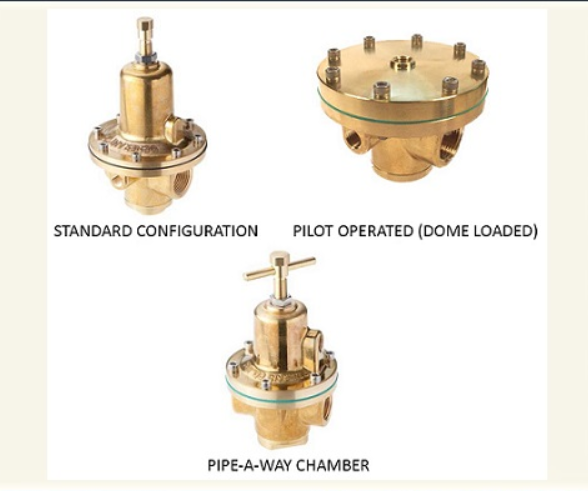

• Cấu hình linh hoạt: dòng GDR có lựa chọn cổng, cổng đo, lắp panel, chamber pipe-away hoặc điều khiển pilot tùy model.
• Phù hợp dịch vụ oxy: cấu hình V được làm sạch và đóng gói cho oxy; yêu cầu bảo toàn độ sạch trong vận chuyển, lắp đặt và bảo trì.

2.Thông số kỹ thuật GDR-500 1/2 inch - cấu hình P2 0–55 PSI

Giải mã cấu hình sản phẩm

3.Nguyên lý và đặc tính vận hành

• Bộ điều áp giảm áp suất nguồn xuống giá trị đầu ra được cài đặt bằng vít điều chỉnh. Khi xoay vít theo chiều kim đồng hồ, lực nén lò xo tăng và áp suất đầu ra tăng; khi xoay ngược chiều kim đồng hồ, lực nén giảm. Vì đây là bộ điều áp không tự xả, muốn giảm áp khi đầu ra đang bị khóa cần xả áp dư phía hạ lưu theo quy trình an toàn.
• Fully balanced: điểm đặt chỉ thay đổi dưới 0,25 psi khi áp suất đầu vào thay đổi 100 psi theo catalogue.
• Non-relieving: không tự xả áp phía hạ lưu qua chamber; phải bố trí phương án xả có kiểm soát khi cần giảm điểm đặt.
• Fail-open Cv: Cv 2,9 là hệ số lưu lượng ở trạng thái fail-open, không phải lưu lượng cố định tính bằng m³/h.
• 4-port: cho phép bố trí cổng đo áp; các nút bịt được cấp ở trạng thái siết tay và người lắp phải hoàn thiện làm kín.

4.Ứng dụng tiêu biểu

• Hệ thống phân phối oxy công nghiệp: điều chỉnh áp suất tại tuyến chính, cụm manifold hoặc skid cấp khí.
• Hệ thống nitơ và khí nén: cấp khí ổn định cho máy móc, thử kín, inerting và quá trình công nghiệp phù hợp.
• Trạm khí, cụm thiết bị lưu lượng cao: lựa chọn cho các nhánh 1/2 inch cần giảm áp và hạn chế droop.
• Dây chuyền sản xuất: cấp khí cho thiết bị sau khi xác nhận lưu lượng, áp suất và tương thích vật liệu.
