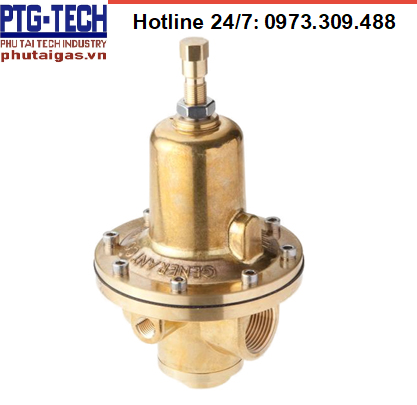

Van điều áp 4GDR-1000B-V-B-S, 1" FNPT, O2/N2/Air.. P2=0-55 PSI

Model: 4GDR-1000B-V-B-S
Hãng sản xuất: Generant
Nước sản xuất: USA
Áp suất đầu vào : ~0 Psig
Áp suất đầu ra:~ 55 Psig
Chân ren kết nối: 1"- 1” FNPT
Kích thước: 1/4” đến 1” NPT, BSPT và BSPP, 2 hoặc 4 Cổng (cổng đo)

Hotline: 098.232.7888

Hoặc qua:

Chi tiết

1.Giới thiệu sản phẩm

Dòng GDR của Generant sử dụng thiết kế cân bằng hoàn toàn nhằm hạn chế biến động áp suất đầu ra khi áp suất đầu vào thay đổi. Venturi và lò xo được tối ưu cho lưu lượng cao, đồng thời màng ngăn liền khối, không liên kết giúp giảm đường rò tiềm ẩn và tăng độ nhạy điều chỉnh.
Cấu hình 4GDR-750B-V-*-S thuộc loại 4 cổng, cỡ 3/4 inch NPT và sử dụng vật liệu làm kín/màng mã V (GLT fluoroelastomer). Để đạt P2 0–55 psig, vị trí mã lò xo phải là A theo catalogue Generant. Mã người dùng cung cấp 4GDR-750B-V-B-S có chữ B tại vị trí lò xo, tương ứng 50–135 psig, nên cần xác nhận lại Part Number trên báo giá/PO trước khi đặt hàng.

Vì sao nên chọn Generant GDR 3/4 inch?

Ổn định áp suất đầu ra: thiết kế cân bằng giảm ảnh hưởng của dao động áp suất nguồn đến điểm đặt.
Lưu lượng lớn: cỡ cổng 3/4 inch có hệ số fail-open Cv 5,8 theo catalogue dòng GDR-1000.
Độ sụt áp thấp: Venturi và lò xo tối ưu hỗ trợ duy trì khả năng cấp khí khi lưu lượng tăng.
Kết cấu bền chắc: thân đồng thau rèn, chi tiết điều chỉnh bằng đồng và phần trim bằng thép không gỉ.
Cấu hình linh hoạt: dòng GDR có lựa chọn cổng, cổng đo, lắp panel, chamber pipe-away hoặc điều khiển pilot tùy model.
Phù hợp dịch vụ oxy: cấu hình V được làm sạch và đóng gói cho oxy; yêu cầu bảo toàn độ sạch trong vận chuyển, lắp đặt và bảo trì.

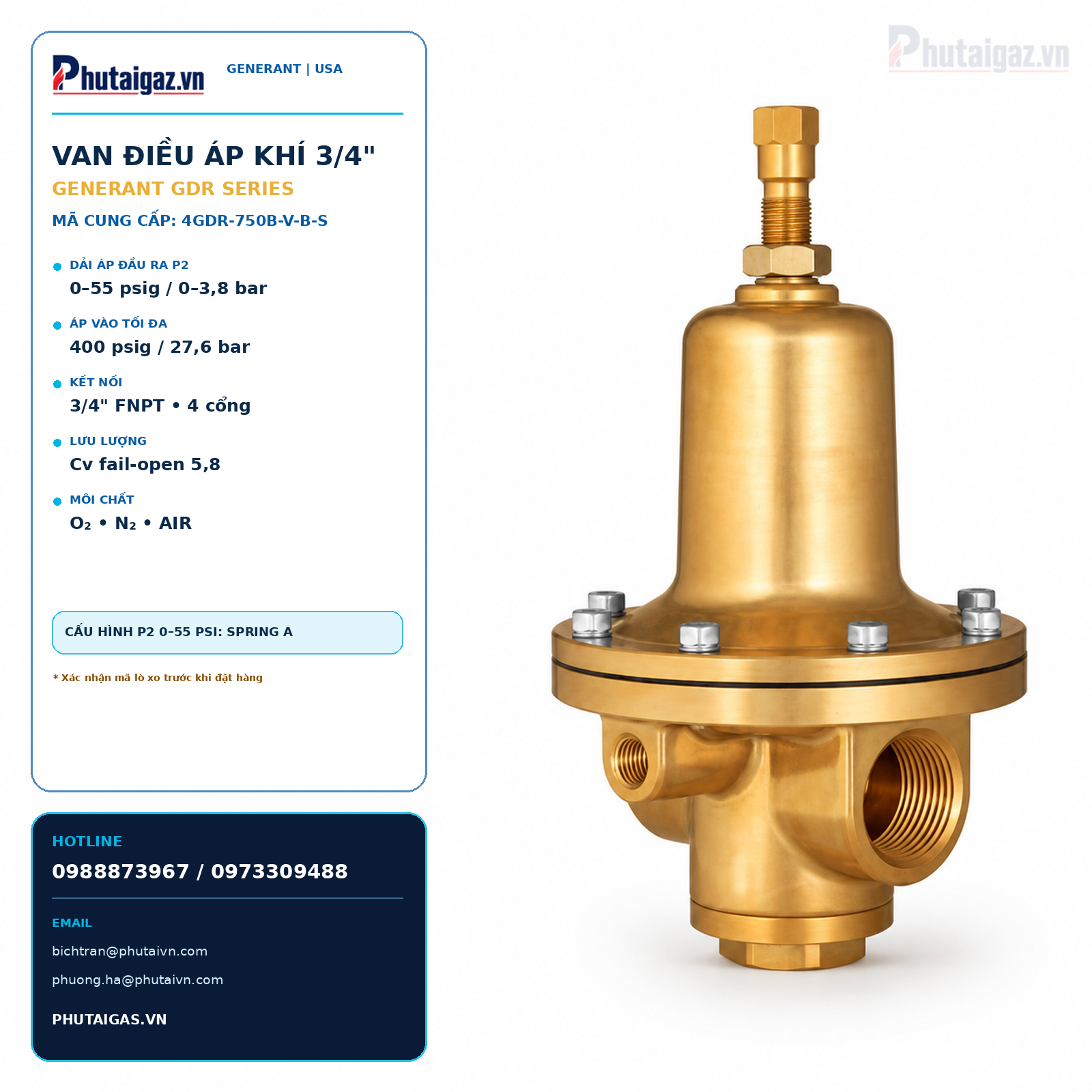

2.Thông số kỹ thuật GDR 3/4 inch – cấu hình P2 0–55 PSI

THÔNG SỐ	GIÁ TRỊ / MÔ TẢ
Model / Part Number	4GDR-750B-V-B-S
Hãng sản xuất	Generant
Xuất xứ	USA – Hoa Kỳ
Dòng sản phẩm	GDR – Gas Delivery Regulator
Kiểu điều áp	Tham chiếu lò xo, cân bằng hoàn toàn, không tự xả (non-relieving)
Cấu hình cổng	4 cổng; cổng đo 1/4 inch NPT theo hướng dẫn GDR
Kết nối chính	3/4" FNPT đầu vào / 3/4" FNPT đầu ra
Áp suất đầu vào tối đa	400 psig / 27,6 bar đối với cỡ 3/4 inch và 1 inch
Dải áp suất đầu ra P2	0–55 psig / 0–3,8 bar – lò xo A; cần xác nhận đúng mã trong Part Number
Hệ số lưu lượng	Fail-open Cv = 5,8 đối với cổng 3/4 inch và 1 inch
Vật liệu thân	Đồng thau rèn CW617N, EN 12420
Chi tiết điều chỉnh / Venturi	Đồng CDA 360, ASTM B16
Chamber insert	Thép không gỉ 303, ASTM A276
Lò xo van	Thép không gỉ 302, ASTM A313
Trim	Thép không gỉ 18-8
Màng và gioăng	Mã V – GLT fluoroelastomer (FKM)
Môi chất đề xuất	O₂ / N₂ / Air; các khí khác phải đánh giá tương thích
Dịch vụ oxy	Được làm sạch và đóng gói cho dịch vụ oxy theo tài liệu Generant
Thử nghiệm	100% kiểm tra rò rỉ, droop và lưu lượng tại nhà máy

Giải mã cấu hình sản phẩm

MÃ	4GDR-750B-V-B-S
4GDR	Bộ điều áp phân phối khí 4 cổng, cấu hình tiêu chuẩn
750B	Cỡ cổng 3/4" NPT
V	Màng/gioăng GLT fluoroelastomer (FKM), phù hợp cấu hình làm sạch oxy
B	Mã B = 50–135 psig; để đạt 0–55 psig phải chọn mã A tại vị trí lò xo
S	Hậu tố cấu hình theo Part Number/đơn hàng; cần giữ nguyên khi yêu cầu báo giá hoặc phụ tùng

3.Nguyên lý và đặc tính vận hành

Bộ điều áp giảm áp suất nguồn xuống giá trị đầu ra được cài đặt bằng vít điều chỉnh. Khi xoay vít theo chiều kim đồng hồ, lực nén lò xo tăng và áp suất đầu ra tăng; khi xoay ngược chiều kim đồng hồ, lực nén giảm. Vì đây là bộ điều áp không tự xả, muốn giảm áp khi đầu ra đang bị khóa cần xả áp dư phía hạ lưu theo quy trình an toàn.
Fully balanced: điểm đặt chỉ thay đổi dưới 0,25 psi khi áp suất đầu vào thay đổi 100 psi theo catalogue.
Non-relieving: không tự xả áp phía hạ lưu qua chamber; phải bố trí phương án xả có kiểm soát khi cần giảm điểm đặt.
Fail-open Cv: Cv 5,8 là hệ số lưu lượng ở trạng thái fail-open, không phải lưu lượng cố định tính bằng m³/h.
4-port: cho phép bố trí cổng đo áp; các nút bịt được cấp ở trạng thái siết tay và người lắp phải hoàn thiện làm kín.

4.Ứng dụng tiêu biểu

Hệ thống phân phối oxy công nghiệp: điều chỉnh áp suất tại tuyến chính, cụm manifold hoặc skid cấp khí.
Hệ thống nitơ và khí nén: cấp khí ổn định cho máy móc, thử kín, inerting và quá trình công nghiệp phù hợp.
Trạm khí, cụm thiết bị lưu lượng cao: lựa chọn cho các nhánh 3/4 inch cần giảm áp và hạn chế droop.
Dây chuyền sản xuất: cấp khí cho thiết bị sau khi xác nhận lưu lượng, áp suất và tương thích vật liệu.
